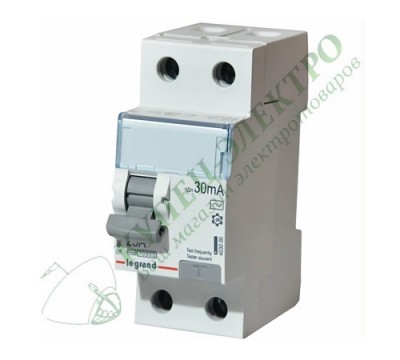

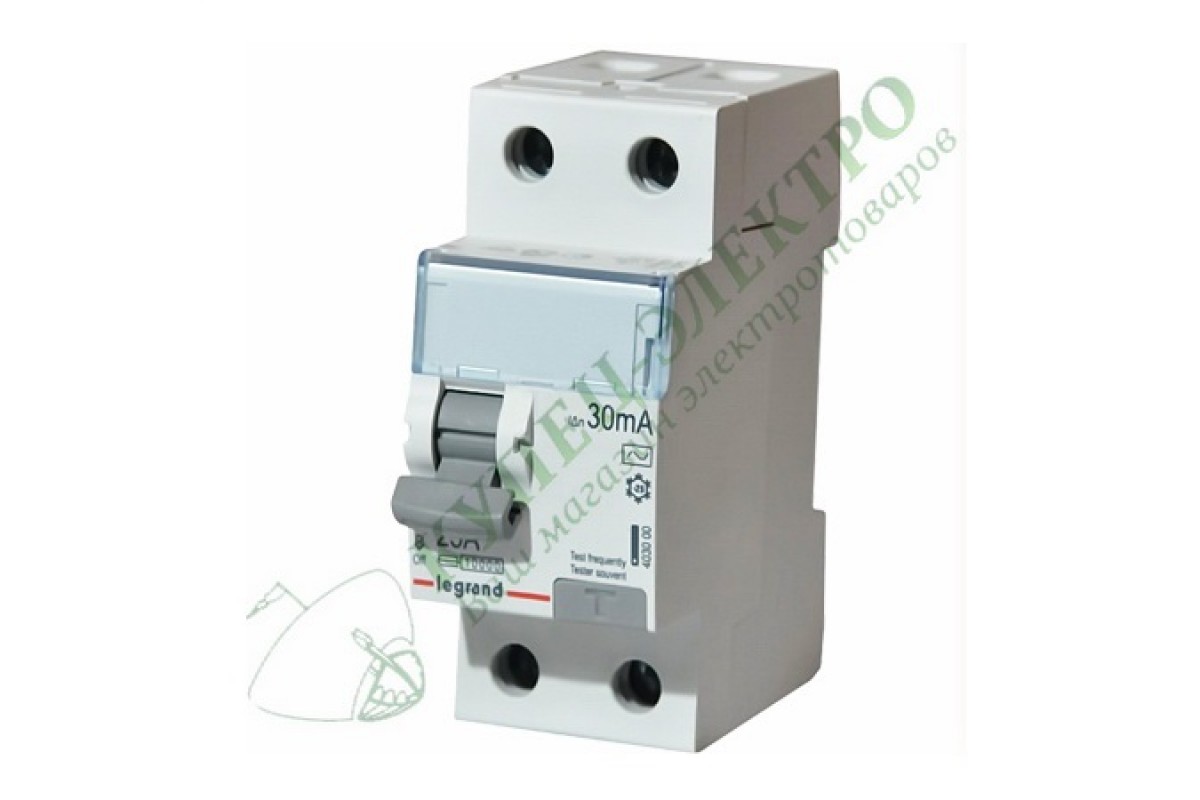

Устройство защитного отключения ВДТ TX3 2П 40A 30MA -AC (арт. 403001)
- 2 034.11 р.
-
Краткие характеристики
Возможна дополнительная комплектация
Нет
Высота, мм
83
Глубина монтажа, установки
44
Глубина, мм
76
Дифференциальный ток, мА
30
Количество модулей DIN
2
Количество полюсов
2
Количество силовых полюсов
2
Максимальное сечение подключаемого кабеля, мм2:
35
Номинальная отключающая способность в соответствии с EN 61390
6
• НАЗНАЧЕНИЕ Механический коммутационный аппарат, предназначенный для включения, проведения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях • ОБЛАСТЬ ПРИМЕНЕНИЯ Применяются для установки в офисных, торговых, складских и жилых помещениях. • ПРИНЦИП ДЕЙСТВИЯ При появлении тока утечки (касание человеком фазного проводника, или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО не будет равна 0, так как появляется ток утечки, который протекает только по фазному проводнику, во вторичной обмотке трансформатора наведется напряжение, пропорциональное току утечки, и при превышении определенного порога произойдет срабатывание устройства и отключение защищаемой цепи. • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартную комплектацию входит само изделие
Для фильтров
Возможна дополнительная комплектация
Нет
Высота, мм
83
Глубина монтажа, установки
44
Глубина, мм
76
Дифференциальный ток, мА
30
Количество модулей DIN
2
Количество полюсов
2
Количество силовых полюсов
2
Максимальное сечение подключаемого кабеля, мм2:
35
Номинальная отключающая способность в соответствии с EN 61390
6
Номинальная предельная наибольшая отключающая способность (Icw)
10
Номинальное импульсное напряжение
4
Номинальное напряжение
230
Номинальное напряжение изоляции Ui
250
Номинальное напряжение, В
220
Номинальный ток утечки
30
Номинальный ток, А
40
Предельная отключающая способность, кA:
10
Род тока
Переменный
С кратковременной задержкой отключения
Нет
С устройством блокировки
Да
Селективная защита
Нет
Сечение многопроволочного гибкого проводника по
35
Сечение многопроволочного гибкого проводника с
0.75
Сечение однопроволочного проводника по
50
Сечение однопроволочного проводника с
0.75
Способ монтажа
DIN-рейка
Степень защиты
2
Степень защиты IP
IP20
Строительный размер (в соответствии с DIN 43880)
1
Сфера применения
Бытовое и промышленное
Температура окружающей среды при эксплуатации по
60
Температура окружающей среды при эксплуатации с
-25
Тип изделия
Устройство защитного отключения ВДТ
Тип по току утечки
Переменный ток (AC)
Устойчивость к импульсам тока
0.25
Характеристика эл.магнитного расцепителя
АС
Частота
50 Гц
Ширина в числах модульных расстояний
2
Ширина, мм
36
