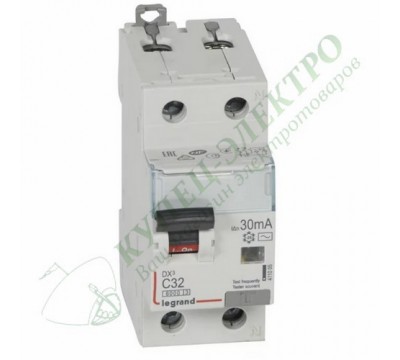

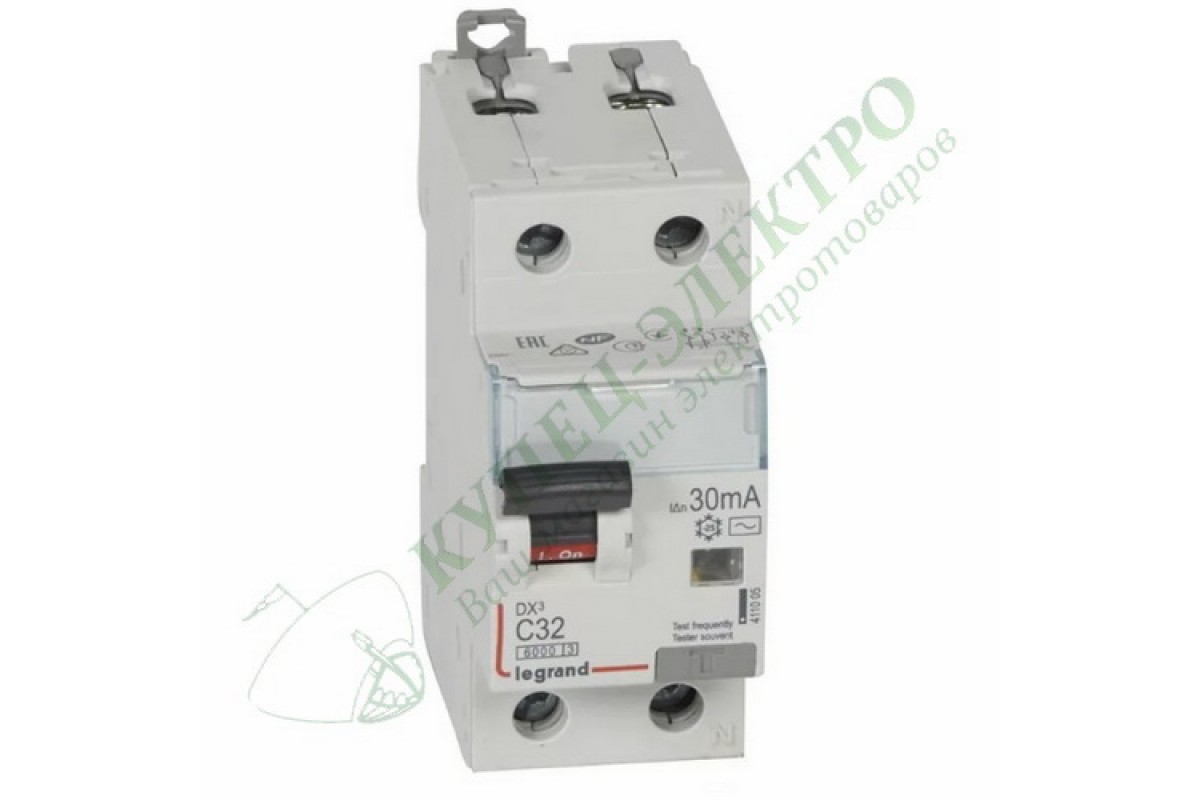

Дифференциальный автоматический выключатель DX3 1П+Н C32А 30MA-AC (арт. 411005)
- 3 502.57 р.
-
Краткие характеристики
Высота, мм
83
Глубина монтажа, установки
44
Глубина, мм
77
Дифференциальный ток, мА
30
Для скрытого монтажа
Да
Защита от ложного срабатывания
Нет
Категория перенапряжения
0
Класс токоограничения
3
Количество защищенных полюсов
1
Количество модулей DIN
2
• НАЗНАЧЕНИЕ Выключатель автоматический дифференциального тока это Механический коммутационный аппарат, предназначенный для включения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях. • ОБЛАСТЬ ПРИМЕНЕНИЯ Применяется в электрических сетях бытового и промышленного пользования низкого напряжения, для защиты человека и оборудования различного назначения от токов утечки и коротких замыканий. • ПРИНЦИП ДЕЙСТВИЯ Исполнительный механизм, обычно состоящий из пружинного привода, спускового механизма и группы силовых контактов, размыкает электрическую цепь. В результате защищаемая диф. автоматом электроустановка обесточивается. Для осуществления периодического контроля исправности (работоспособности) диф.автомата предусмотрена цепь тестирования . При нажатии кнопки "Тест" искусственно создается отключающий дифференциальный ток. Срабатывание УЗО означает, что оно в целом исправно. • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартную комплектацию входит само устройство
Для фильтров
Высота, мм
83
Глубина монтажа, установки
44
Глубина, мм
77
Дифференциальный ток, мА
30
Для скрытого монтажа
Да
Защита от ложного срабатывания
Нет
Категория перенапряжения
0
Класс токоограничения
3
Количество защищенных полюсов
1
Количество модулей DIN
2
Количество полюсов
2
Количество силовых полюсов
2
Номинальная отключающая способность в соответствии с EN 61049
6
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-152
6
Номинальная отключающая способность при коротком замыкании согласно EN 61160
6
Номинальная отключающая способность, кA (AC)
6
Номинальное импульсное напряжение
0
Номинальное напряжение
230
Номинальное напряжение изоляции Ui
0
Номинальное напряжение, В
220
Номинальный ток утечки
0.03
Номинальный ток, А
32
Род тока
Переменный ток (AC)
С коммутируемым нейтральным проводником
Да
С устройством блокировки
Да
Сечение многопроволочного гибкого проводника по
10
Сечение многопроволочного гибкого проводника с
0.75
Сечение однопроволочного проводника по
16
Сечение однопроволочного проводника с
0.75
Способ монтажа
DIN-рейка
Степень загрязнения
2
Степень защиты
IP20
Степень защиты IP
IP20
Сфера применения
Бытовое и промышленное
Температура окружающей cреды при эксплуатации по
0
Температура окружающей среды при эксплуатации с
0
Тип изделия
Автоматический выключатель дифференциального тока
Тип по току утечки
Переменный ток (AC)
Устойчивость к импульсам тока
0.25
Характеристика срабатывания
C
Характеристика эл.магнитного расцепителя
С
Частота
50 Гц
Ширина в числах модульных расстояний
2
Ширина, мм
36
