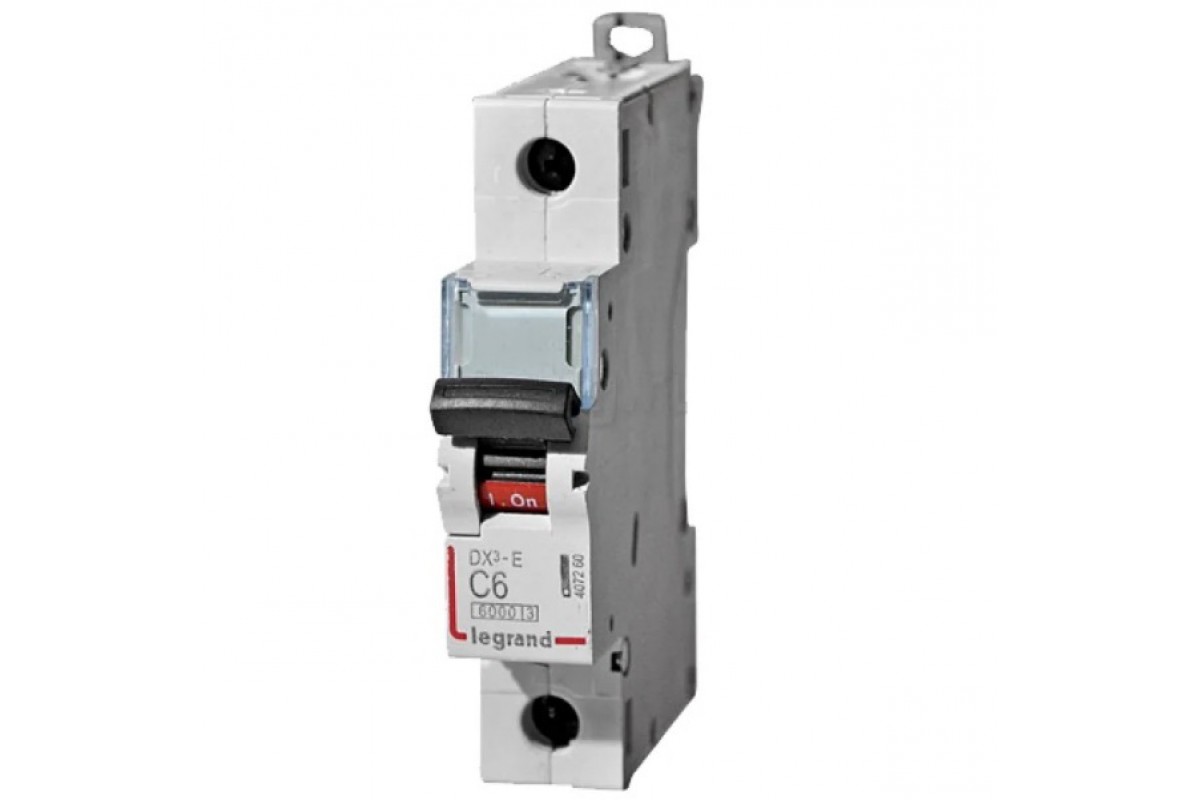

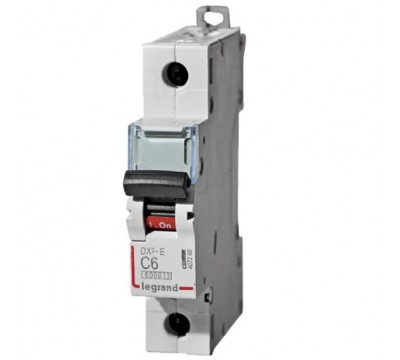

Автоматический выключатель DX3-E C6 1П 6000/6kA (арт. 407260)
- 455.00 р.
-
Краткие характеристики
Высота, мм
83
Глубина монтажа, установки
44
Глубина, мм
78
Для скрытого монтажа
Да
Количество защищенных полюсов
1
Количество модулей DIN
1
Количество полюсов
1
Количество силовых полюсов
1
Максимальное сечение подключаемого кабеля, мм2
35
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
6
• НАЗНАЧЕНИЕ Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания. • ОБЛАСТЬ ПРИМЕНЕНИЯ Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения. • ПРИНЦИП ДЕЙСТВИЯ Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным. • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартною комплектацию входит само изделие
Для фильтров
Высота, мм
83
Глубина монтажа, установки
44
Глубина, мм
78
Для скрытого монтажа
Да
Количество защищенных полюсов
1
Количество модулей DIN
1
Количество полюсов
1
Количество силовых полюсов
1
Максимальное сечение подключаемого кабеля, мм2
35
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
6
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
0
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
6
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
0
Номинальная отключающая способность в соответствии с EN 61492
6
Номинальная отключающая способность, кA (AC)
6
Номинальное импульсное напряжение
4
Номинальное напряжение
230
Номинальное напряжение изоляции Ui
500
Номинальное напряжение, В
230
Номинальный ток
6
Номинальный ток, А
6
Род тока
Переменный ток (AC)
С коммутируемым нейтральным проводником
Нет
Сечение многопроволочного гибкого проводника по
25
Сечение многопроволочного гибкого проводника с
1.5
Сечение однопроволочного проводника по
35
Сечение однопроволочного проводника с
1.5
Степень защиты IP
IP20
Сфера применения
Бытовое и промышленностьАвтоматические выключатели
Температура окружающей среды при эксплуатации по
70
Температура окружающей среды при эксплуатации с
-25
Тип изделия
Выключатель автоматический
Характеристика срабатывания
C
Характеристика эл.магнитного расцепителя
С
Частота
50
Частота по
60
Частота с
50
Ширина в числах модульных расстояний
1
Ширина, мм
18
